VIOB-CAN-06
支持 SAE J1939/ISO 15765-4 OBD/OBDII 协议
迷你 PCIe 外形尺寸，便于快速安装
备用 USB 接口（与 mini-PCIe 共享信号）
符合 CAN 2.0A/B，符合 ISO 11898-1 和 ISO 11898-2
支持高达 1Mbit/s 的比特率
宽范围工作温度
ESD 和电气隔离保护
- 产品介绍
- 技术参数
- 订购信息
- 相关下载

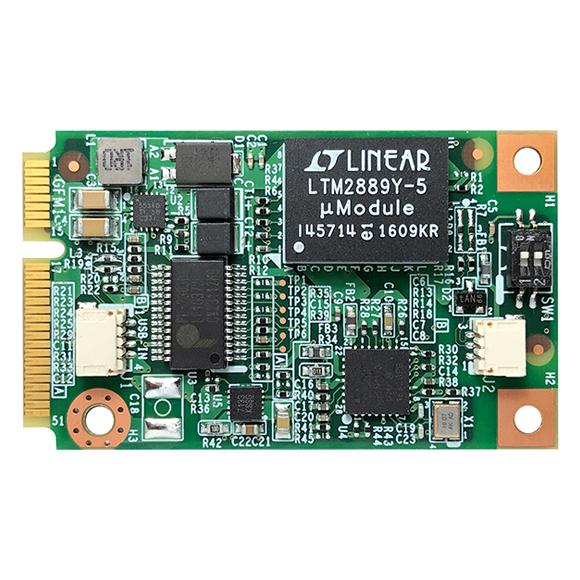

VTK-CAN-06 模块是 USB 的单端口高速 CAN 总线接口。 凭借 mini-PCIe 外形设计和通过 USB 信号的内置 4 针晶圆，可轻松快速地安装在任何设备上与车辆 ECU 进行通信。
它符合ISO 11898-1、ISO 11898-2的标准CAN 2.0A和CAN 2.0B，比特率高达1Mbit/s，并遵循SAE J1939/ISO 15765-4协议。 为满足服务器车辆环境，VTK-CAN-06 可在 -40°C 至 85°C 的宽范围工作温度下工作。 此外，根据IEC 61000-4-2，内置2.25KV的电气隔离和ESD等级±8KV /15KV（接触/空气）以保护系统。
| 规格 | mini-PCIe |
| PC 界面 | USB 2.0 (VCP, baud rate default 9.6kbps) |
| I/O接口 | 4针晶圆连接器（USB 2.0 I/F）。 用于CAN 2.0A/B的DB9连接器（使用外部电缆）。 |
| SAE J1939/ISO 15765-4 | 与ELM327 AT命令集完全兼容 UART接口（波特率从38 bps到10 Mbps）。 支持SAE J1939/ISO 15765-4 OBD/OBDII协议 自动协议检测算法 |
| 基本信息 | 51mm (L) x 30mm (W) (2.01" x 1.18") 重量: 13g |
| 环境 | 操作温度：-40 ~ 85°C 储存温度：-40 ~ 90°C 相关湿度（与系统机箱）：5% ~ 90%。 |
| 电气保护 | IEC 61000-4-2 静电放电（ESD）：±8KV /15KV（接触/空气）。 隔离保护：2.25KV |
| VCP驱动程序 | PL2303HXC Windows XP/7/8/10, Android 3.2 (above) Linux kernel 3.x (above) |
VTK-CAN-06 (P/N: 10VK00CAN07X0)
1 x CAN 2.0A/B with SAE J1939, full-size mini-PCIe form factor, USB 2.0 interface, DB9 cable
