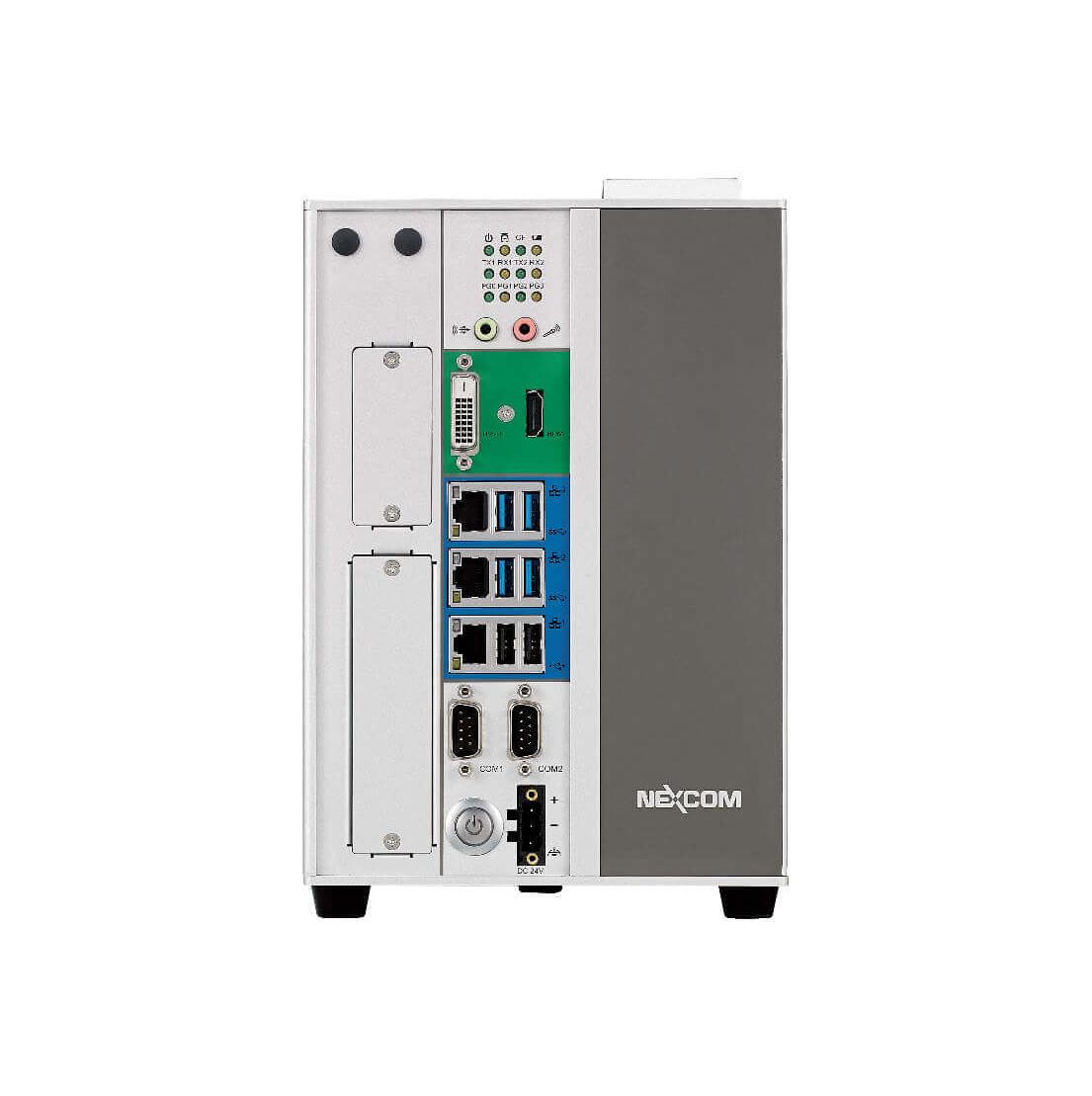

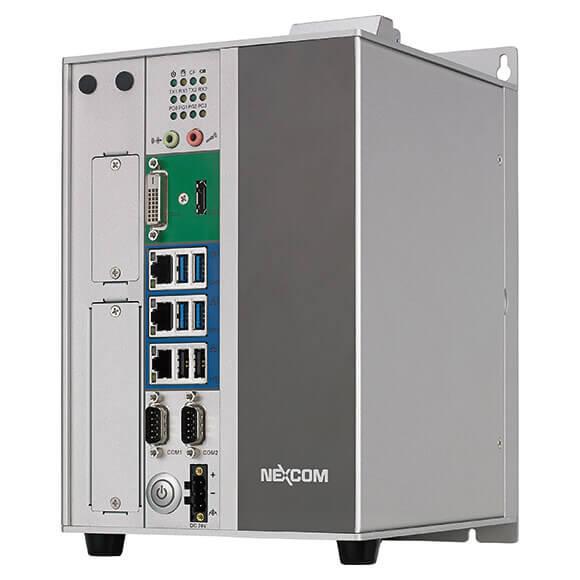

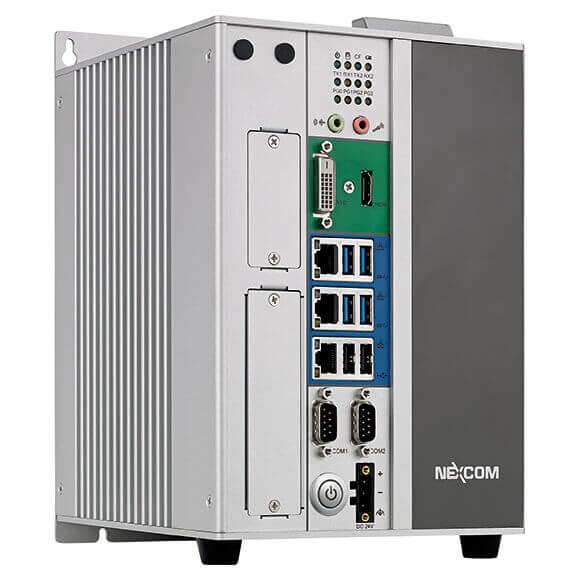

NIFE300P2

搭载英特尔®酷睿™i5-6500TE和i7-6700TE处理器,支持高清人机界面

第六代SkyLake和第七代KabyLake w/Q170PCH,LGA1151插座类型

1个DVI-D和1个HDMI,用于双独立显示

3个英特尔®GbE LAN端口;支持WoL、团队和PXE

4 x USB 3.0, 2 x USB 2.0

2个RS232/422/485

1个前置的2.5 "SATA硬盘托盘,便于安装

2 x Mini-PCIe插座,用于mSATA/Wi-Fi/3.5G/4G LTE/Fieldbus模块

用于行业应用的PCI和PCIe扩展槽

支持+24V DC输入,AT/ATX电源模式

支持-5~55度工作温度


基于PC的物联网控制器解决方案NIFE 300加速了自动化系统向智能制造的网络物理系统的迁移。在英特尔®酷睿™i5-6500TE和i7-6700TE处理器(原代号为Skylake-S)和第7代英特尔®酷睿™i5-7500T(原代号为Kaby-Lake)的推动下,NIFE 300的开放式架构具有高互操作性,为工厂车间和公司办公室提供统一的基础设施、通信网络和编程工具,重新获得制造业的速度、效率和敏捷性。


采用英特尔14纳米工艺的第六代英特尔®酷睿™处理器集成了英特尔®高清图形和最新一代接口,包括DDR4 2400MHz。NIFE300的优异性能适合运动控制和机器视觉等图形和计算密集型应用,而4K2K支持使人机界面(HMI)能够显示工作件的精美细节和工作过程的三维模拟。


使用可重复使用的逻辑和运动功能库,可以通过减少编程工作来开发控制方案,从而快速部署软PLC和物联网控制器。


CPU & 内存Intel 6th Core i7/i5/i3 LGA socket type processor (35W);

Intel 7th Core i5-7500T, Quad Core, 2.7GHz, 6M Cache (35W)

Chipset - Skylake-S, KabyLake

Max. Memory - 2 x DDR4 SO-DIMM , support 2400MHz and up to 16GB

图像DVI - 1, DVI-D

HDMI - 1

存储HDD - 2, 2.5"HDD (1 x internal, 1 x external, SATA III)

CFast Card - 1 (SATA III)

mSATA - 1

接口4 x USB 3.0

2 x USB 2.0

LAN Ports - 3 x GbE

Audio - Mic-in, Line-out

串行& GPIOSerial Port (External) * : isolation - 2 x RS232/422/485*

Serial Port (internal) - 2, 10-pin header

GPIO - 4-in/4-out (internal)

扩展miniPCIe - 2, Full Size mini-PCIe Socket

SIM Card Holder - 1

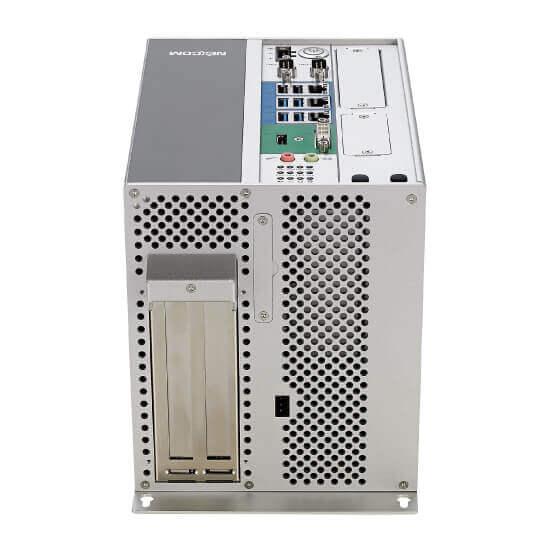

Expansion Slot - 2 x PCI

--Add-on card Length: 180mm max.

--Power consumption: 10W/slot max.

基本信息

Power Input

AT/ATX power mode (Default:ATX power mode)

DC +24V

Power Supply Adapter - Optional, 1 x 24V, 120W AC to DC adapter

System Dimension (WxDxH) - 155 x 185 x 251 mm

Carton Dimension (WxDxH) - 389  x 329 x 336 mm

Net weight - 4.4 Kg

Gross weight - 6.1 Kg

系统

Win7 32bit

Win7 64bit

Win10 64bit


NIFE 300P2 system (P/N: 10J70030001X0)

24V, 120W AC to DC power adapter w/o power cord (P/N: 7400120026X00)
