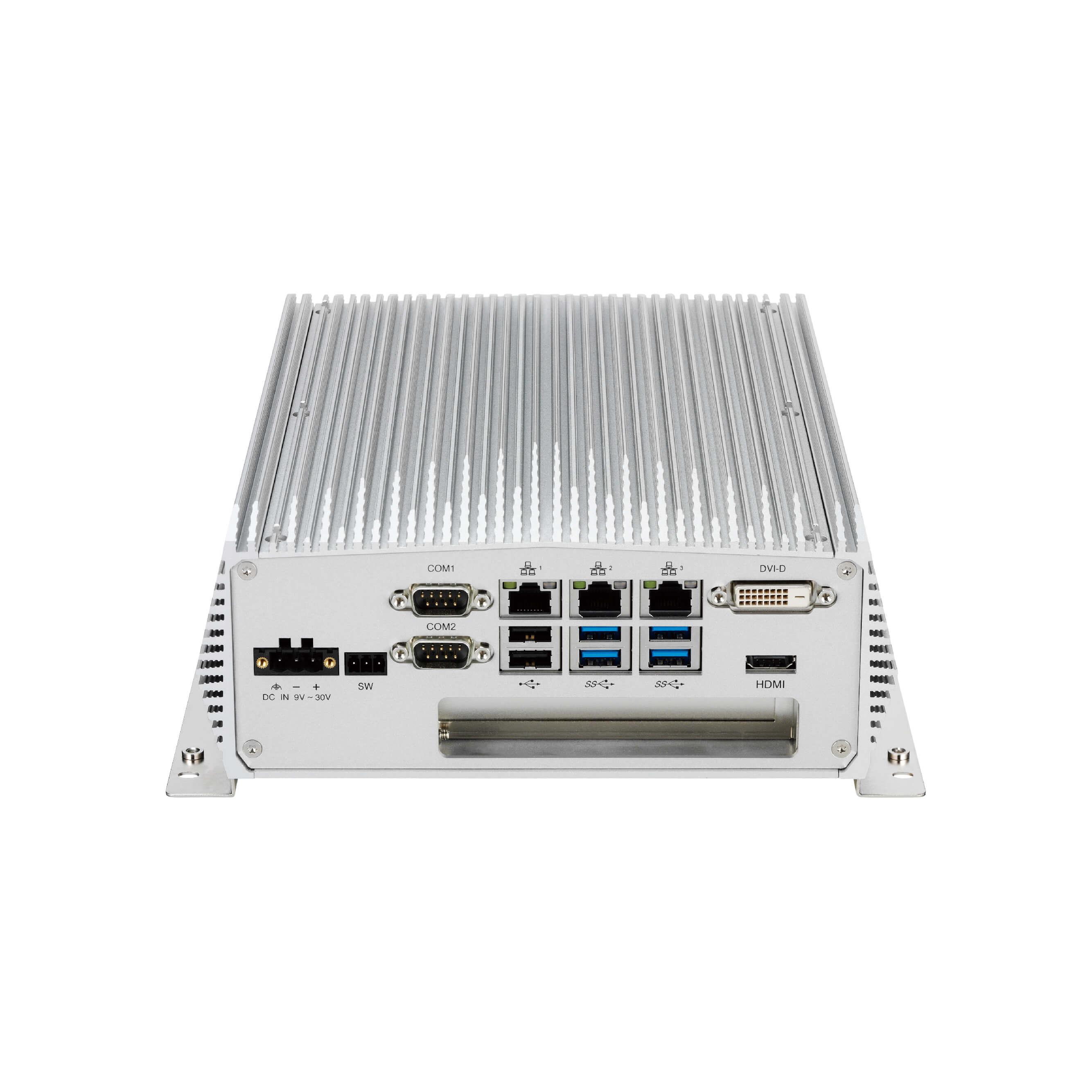

NISE3800E2

NISE 3800系列集成了第六代英特尔®酷睿™i7/i5/i3处理器,是针对高性能需求的工业无风扇电脑

支持第六代Intel® Core™ i7/i5/i3 LGA插座型嵌入式处理器

英特尔® Q170 PCH

支持1个2.5英寸SATA硬盘

1个DVI-D、1个DP和1个HDMI,支持独立显示

三个Intel® GbE LAN端口;支持WoL、组队和PXE

1个外部M.2(M-key 2242)插座和1个SIM卡插座

4个USB 3.0,2个USB 2.0,2个带自动流量控制的RS232/422/485

2个内部mini-PCIe插座,支持可选的Wi-Fi/3.5G/SATA/Fieldbus

支持+9V~30VDC输入;ATX电源模式

2个PCI或PCIe x4扩展接口

支持-5~60℃的扩展工作温度


NISE 3800系列集成了第六代英特尔®酷睿™i7/i5/i3处理器,是专为对CPU和图形性能要求较高的工业应用而设计的无风扇PC。NISE 3800支持高达32G的DDR4内存,并且在存储设备上有多种选择,如M.2、HDD、mSATA或SSD。


NISE 3800支持从+9V~30V的宽范围直流输入,并且可以在-5~55℃的扩展工作温度范围内运行。为了扩展模块的可用性,NISE3800还设计了两个内部mini-PCIe插座,以支持物联网应用(与可选的GbE LAN、Wi-Fi、3.5G模块集成)和普通通信应用(与可选的GPIO、RS232/422/485模块集成)。


CPU & 内存Gen 6 Intel Core i7/i5/i3 socket processor(35W)

Chipset - Q170 (Skylake)

Max. Memory - 2 x DDR4 SO-DIMM, 32GB Max.

图形DVI - 1, DVI-D

HDMI - 1

DP (Display Port) - 1

存储

HDD - 1

CFast Socket - 1 (External, M.2)

接口

4 x USB3.0

2 x USB2.0

LAN Ports - 3 x GbE

Audio - Mic-in   Line-out

串行 & GPIOSerial Port (External) * : isolation - 2 x RS232/422/485

Serial Port (internal) - 2 x RS232

GPIO - 4-in/4-out (internal)

扩展miniPCIe - 2

M.2 - 1 x M.2 M Key (2242) (4G LTE /   Storage)

SIM Card Holder - 1

Expansion Slot - 2 x PCIex4

基本信息Power Input Range - ATX, DC +9 ~ 30V

Power Supply Adapter - Optional, 1 x 24V, 120W

System Dimension (WxDxH) - 215 x 272 x 114 mm

Carton Dimension (WxDxH) - 378 x 342 x 269 mm

Net weight - 5 kg

Gross weight - 6.4 kg

系统Win7 32bit

Win7 64bit

Win10 64bit


NISE 3800E2 System (P/N: 10J00380002X0)

6th generation Intel® Core™ i7/i5/i3 fanless system with two PCIe x4 expansions


24V, 120W AC to DC power adapter w/o power cord (P/N: 7400120023X00)0002X0
