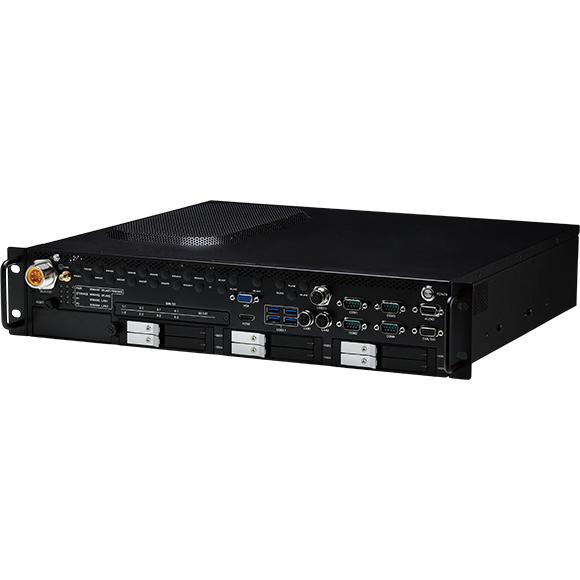

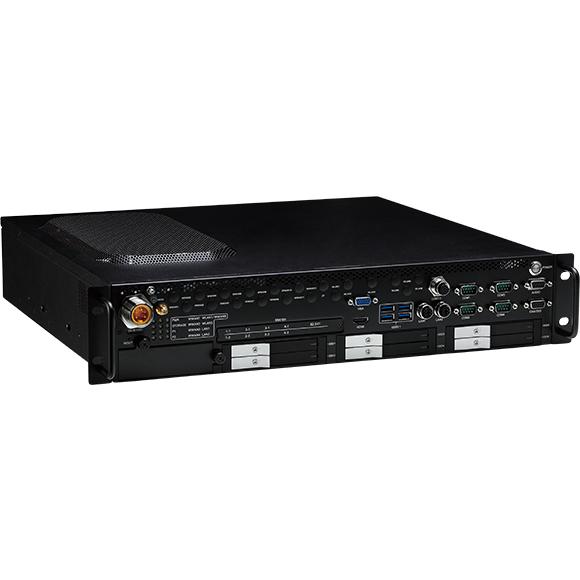

aROK 5510

英特尔®酷睿™8/9代/至强®CPU与丰富的存储功能 强大的AI应用和存储服务器平台

Intel® Coffee Lake S/Refresh第8/9代Core™/Xeon® LGA1151 插槽 CPU

支持100W功耗的显卡

支持八张SIM卡+四个WWAN模块

支持LTE/5G WWAN模块

6个外部SSD,用于RAID 0, 1, 5, 10

支持PCle 3.0 x4 NVMe 1.3 高性能SSD

符合EN50155,OT4等级

3 x mini-PCIe + 3 x M.2插座扩展

基于温度调整转速的智能风扇

4 x PoE M12或2 x 10GbE SFP+的可选扩展模块

机架式平台


aROK 5510是强大而可靠的人工智能(AI)平台,专门为轨道障碍物检测、交通灯、交通标志识别、受电弓检测等对图形性能要求较高的轨道交通应用而设计。它配备了英特尔® Coffee Lake S/Refresh第8/9代酷睿™/至强®桌面CPU,可选独立显卡保证了图形性能,满足了大多数自动化智能(AI)要求。每个调制解调器支持双SIM卡,它允许八个SIM卡相互备份,通过软件获得更好的连接质量。


此外,8张SIM卡和4个WWAN模块的架构可以增加带宽,以获得更快的数据传输速度。RAID 0、1、5、10保证了六个外部固态硬盘中视频数据的安全。aROK 5510保持灵活性,以满足不同机车车辆应用的需求,如信息娱乐、调度系统、交通蜂窝路由器、视频服务器和视频监控。


CPU

Support 8th/9th generation Intel® Core™ i7/i5/i3 / Xeon® LGA1151 socket

- Intel® Core™ i7-9700TE/i7-8700T, TDP 35W

- Intel® Core™ i5-9500TE/i5-8500T, TDP 35W

- Intel® Core™ i3-9100TE/i3-8100T, TDP 35W

- Intel® Xeon® E-2278GEL, TDP 35W

- Intel® Celeron® G4900T, TDP 35

芯片Intel® C246 platform controller hub
内存

4个260针2400MHz DDR4 SO-DMIM插座,最高32GB/通道(四个通道为128GB

支持ECC内存:i3-9100TE/i3-8100T,E-2278GEL,G4900T

视频输出

Chipset Intel® UHD graphics 630

1 x HDMI 1.4b up to 4096 x 2160 @ 30Hz

1 x VGA up to 1920 x 1200 @ 60Hz

独立显卡(可选)NVIDIA® GEFORCE® GTX 1650 SUPER up to 100W, 1280 CUDA® cores, 4GB GDDR6
存储

6个2.5 "SATA外部固态硬盘(与9.5毫米驱动器兼容)。

1 x mSATA

1 x M.2 2280/2242/2260 Key M插座,用于SATA 3.0或PCle 3.0 x4 NVMe 1.3

1 x 可移动的SD 3.0

扩展

1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0)

1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0), BOM optional full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM, BOM optional M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen1/PCIe 3.0 (BOM optional), PCIe 3.0 (BOM optional)) for LTE/5G NR module with 2 x external SIM

3 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen 2) for LTE/5G NR module with 2 x external SIM

卫星导航和车载传感器

1 x 默认的 U-blox NEO-M8N GNSS 模块,用于 GPS/Glonass/QZSS/Galileo/Beidou。

可选的 M8U/M8L 模块,带航位推算功能

G传感器 (3轴, 10位分辨率)

局域网和以太网供电

2-Port LAN M12 X-coded, 10/100/1000 Mbps Intel® I210/I219 (support iAMT) GbE

2-Port LAN 10GbE SFP+ (optional)

4-Port LAN M12 X-coded, 10/100/1000 Mbps, PoE 802.3af/at, max. 60W (optional)

安全TPM 2.0: Infineon SLB9665TT2.0FW5.62

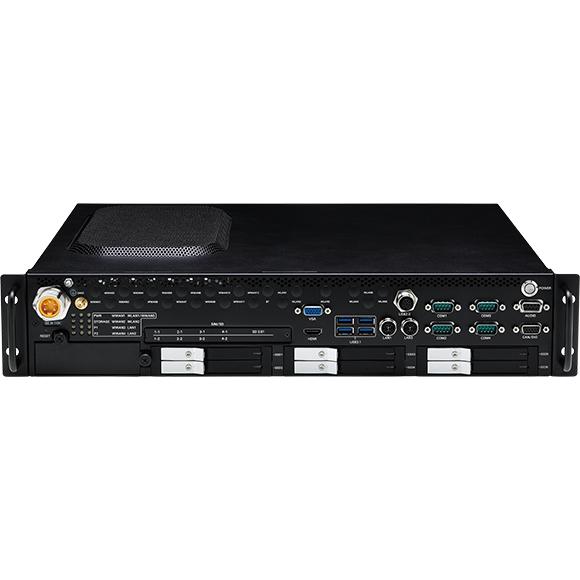

I/O 前面板

12 x LED指示灯(包括2个可编程的LED)

1 x HDMI 1.4b

1 x VGA

1 x M12 A型编码连接器,用于2 x USB2.0

3 x USB3.1 Gen 2 A型(5V/1A)

1 x USB 3.1 Gen 1 A型(5V/1A)

8 x 外部可访问的带盖SIM卡插座

6 x 2.5 "可移动SSD托盘(带锁)

1 x 带盖的SD

1 x 重置按钮

1 x 电源按钮

20 x SMA天线

2 x LAN M12 X-coded, Intel® I210/I219 (支持iAMT) 10/100/1000 Mbps

1 x DB9 (AUDIO) 用于1 x Mic-in, 2 x Line-out

2 x DB9(COM1/COM2),用于完全的RS232(隔离)

2 x DB9(COM3/COM4),用于完整的RS232/422/485(隔离)

1 x DB15 (CAN/DIO)

- 1 x 隔离的 CANBus 2.0B

- 4 x DI和4 x DO(隔离)

- 用于DIO隔离的电源输入,9~48V DC

1 x 防水直流输入连接器,带点火装置

- 24V DC输入,2.5KV DC隔离

- 110V DC输入,2.5KV DC隔离

I/O 后面板4个智能风扇(可替换)用于系统冷却
电源

电源输入24V DC/110V DC,带隔离功能

可通过软件选择开机和关机电压,实现低功率保护

通过软件设置8级电源开/关延迟时间

支持S3/S4暂停模式

支持0~255秒的WDT,通过软件设置

SDK(Windows/Linux)包括实用程序和示例代码

系统Windows 10/Linux
尺寸

483 x 400 x 95 (W x D x H) (mm)

*请为机架上的aROK 5510保留总的3U高度。

重量8.5kg
环境

工作温度:EN 50155,OT4 级 (-40~70°C),85°C 10 分钟(带 35W TDP CPU、100W TDP GPU、工业 SSD),空气流通

储存温度:-40°C~80°C

相对湿度:90%(非冷凝)

振动(随机)

- 2g@5~500 Hz(运行中,SSD)

振动 (SSD)

- 操作:MIL-STD-810G,方法 514.6,第 4 类,公共运输美国公路卡车振动暴露

- 存储:MIL-STD-810G,方法 514.6,类别 24,最低完整性测试

冲击 (SSD)

- 操作:MIL-STD-810G,方法 516.6,程序 I,功能冲击=40g

- 非操作:MIL-STD-810G,方法 516.6,程序 V,碰撞危险冲击测试=75g


认证

CE

FCC Class A

EN 50155: 2017

- 环境温度 EN 50155, Class OT4 (-40~70°C), 85°C 10 分钟

- 电源等级 S1 的中断

- C1、C2 类的供应转换

- EMC EN 50121-1:2017,EN 50121-3-2:2016+A1:2019

- 环境 EN 60068-2-1、EN 60068-2-2、EN 60068-2-30

- 冲击和振动 IEC 61373 B 类

- 防护涂层等级 PC1(PC2,根据要求)

EN 45545-2: 2013+A1:2015 (PCB)


aROK 5510 (P/N: 10A20551003X0)

Intel® Coffee Lake S/Refresh 8th/9th-Gen Core™/Xeon® LGA1151 socket-type CPU, 4 x DDR4 SO-DMIM, DC input 24 or 110 VDC w/ isolation, 2 x LAN, 3 x mini-PCIe, 3 x M.2, 8 x SIM, 1 x VGA, 1 x HDMI, 2 x RS232, 2 x RS232/422/485, 4 x DI, 4 x DO, 4 x USB 3.1, 2 x USB 2.0
