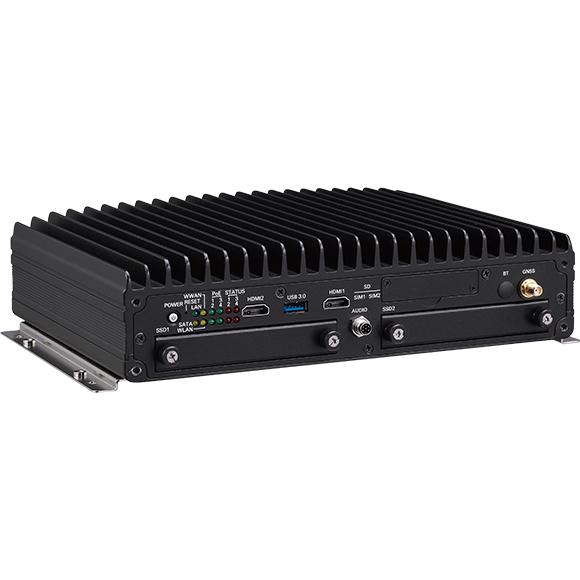

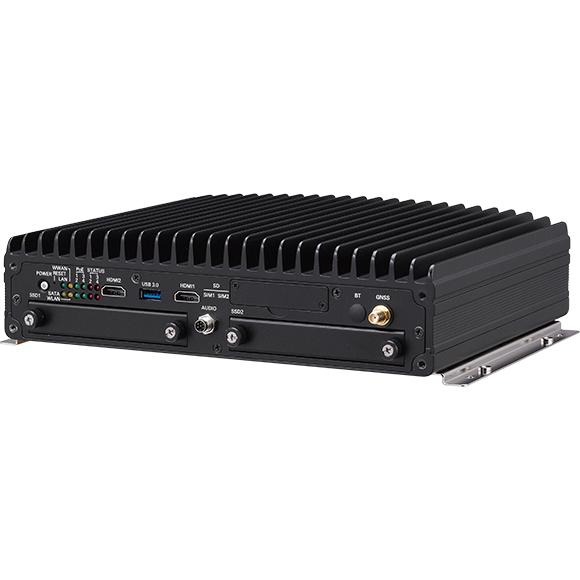

nROK 6222

采用英特尔Atom® E3950的无风扇4CH PoE机车电脑

英特尔Atom®四核E3950处理器,最高2.0GHz

4 x PoE (802.3af/at, max. 60W)

内置u-blox-M8N GPS

三个视频输出,一个VGA和两个HDMI

符合EN50155,OT4级标准

3个mini-PCIe插座扩展

双重外部存储(兼容15毫米磁盘)

1个USB DOM,用于运行操作系统

1个SD卡,用于导出和备份数据

支持可选的电源隔离套件


nROK 6222,基于英特尔Atom®四核处理器E3950(最高2.0GHz),特别符合严格的EN50155标准,坚固耐用,无风扇,结构紧凑。nROK 6222配备了智能电源管理,可以通过点火、RTC计时器或短信远程唤醒。


nROK 6222支持4个802.3at/3af(最大60W)PoE端口,以连接IP摄像机。nROK 6222的2.5英寸可移动固态硬盘和SD存储卡的设计有助于轻松访问存储器。此外,nROK 6222通过一个可安装的VTK6222-PK电源隔离套件,可以防止突然的电源浪涌。


CPUIntel Atom® processor quad core E3950, up to 2.0GHz, 12W, 4 core
内存1 x 204-pin DDR3L SO-DIMM socket 支持1866MHz up to 8GB. 默认4GB
视频输出

Chipset Intel® HD graphics 505

2 x HDMI 1.4b up to 4096 x 2160 @30Hz

1 x VGA up to 1920 x 1200 @60Hz

存储

2 x 2.5” SATA 3.0 external SSD (compatible with 15mm drive)

1 x SD memory card 3.0 (externally accessible)

1x USB EDC for USB DOM

扩展

1 x Full size mini-PCIe socket (USB 2.0) for LTE module, BOM optional

M.2 3042 Key B socket (USB 2.0, USB 3.0) for LTE/5G NR module with

2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0, PCIe 2.0)

1 x Half size mini-PCIe socket (USB 2.0, PCIe 2.0)

导航系统与车载传感器

1 x Default U-blox NEO-M8N GNSS for GPS/Glonass/QZSS/Galileo/Beidou

G Sensor (3-axis, 10-bit resolution)

局域网与以太网供电4-Port LAN, 10/100/1000 Mbps I210-IT GbE, PoE 802.3af/at, max. 60W

1-Port LAN, 10/100/1000 Mbps I210-IT GbE

安全TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional)

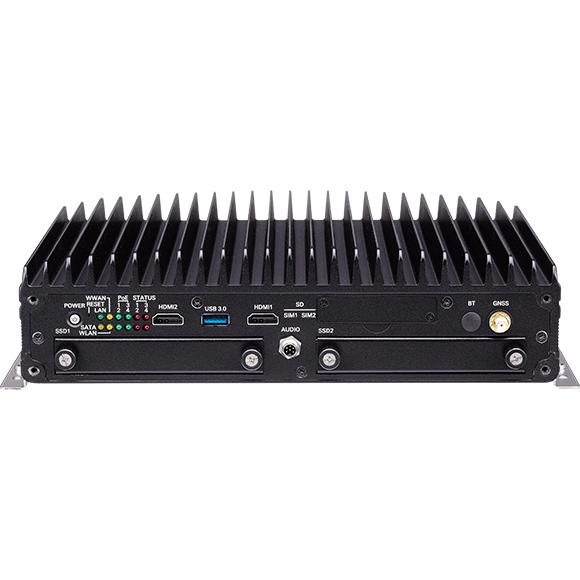

I/O 前面板

12 x LED指示灯(包括3个可编程的LED)。

2 x 可从外部进入的带盖SIM卡插座

2 x 2.5 "可移动SSD托盘

1 x 带盖的外部可访问的SD卡插座

1 x 复位按钮

1 x 电源按钮

1 x USB 3.0 A型(5V/0.9A)

2 x HDMI 1.4b

1 x M8(6针)用于1个麦克风输入(单声道),1个线路输出(立体声)

2 x SMA天线

I/O 后面板

1 x M12(5针)直流输入,带点火功能

- 24 / 36V DC(9~48V),非隔离式

1 x M12 X-编码LAN端口,10/100/1000 Mbps

4 x M12 X-coded PoE 802.3af/at (最大60W)

1 x VGA

1 x M12,带两个USB 2.0

1 x DB9全功能RS232(隔离)

3 x SMA天线

1 x DB15 (DIO)

- 4 x 带隔离的DI

- 4 x 带隔离的DO

- 用于GPIO的Vin, GND

1 x DB15 (多端口)

- 1 x RS422/RS485

- 1 x RS232 (TX/RX)

- 1 x CAN 2.0

电源与软件

电源输入 24/36V DC 无隔离

可选择启动和关闭电压,通过软件进行低功耗保护

软件设置8级开机/关机延迟时间

支持 S3/S4 挂起模式

10~255 秒 WDT 支持,由软件设置

SDK (Windows/Linux) 包括实用程序和示例代码

系统Windows 10/Linux
尺寸260mm (W) x 196mm (D) x 66.5mm (H)
重量3.4kg
环境

工作温度:

- EN 50155,OT4 级(-40~70°C),85°C 10 分钟(带工业

SSD) 带气流

相对湿度:10% 至 90%(非冷凝)

振动(随机)

- 2g@5~500 Hz(运行中,SSD)

振动 (SSD)

- 操作:MIL-STD-810G,方法 514.6,第 4 类,公共运输美国公路卡车振动暴露

- 存储:MIL-STD-810G,方法 514.6,类别 24,最低完整性测试

冲击 (SSD)

- 操作:MIL-STD-810G,方法 516.6,程序 I,功能冲击=40g

- 非操作:MIL-STD-810G,方法 516.6,程序 V,碰撞危险冲击测试=75

认证

CE

FCC Class A

EN 50155:2017

- 环境温度 EN 50155, Class OT4 (-40~70°C), 85°C 10 分钟

- 电源等级 S1 的中断

- C1、C2 类的供应转换

- EMC EN 50121-3-2:2016

- 环境 EN 60068-2-1、EN 60068-2-2、EN 60068-2-30

- 冲击和振动 IEC 61373 B 类

- 防护涂层等级 PC1(PC2,根据要求)

EN 45545-2: 2013+A1:2015


nROK 6222-AC4S (P/N: 10A00622200X0)

Intel Atom® processor E3950 up to 2.0GHz CPU, 4GB DDR3L SO-DIMM, DC input 24/36 VDC w/o isolation, 1 x VGA, 2 x HDMI, 1 x LAN, 4 x PoE, 2 x RS232, 1 x RS422/485, 8 x GPIO, 1 x USB 3.0, 2 x USB 2.0


VTK-6222-APK (P/N: 10VK0622200X0)

Attachable power kit for power isolation, DC input 24VDC


VTK-6222-FPK (P/N: 10VK0622201X0)

Attachable power kit for power isolation, DC input 110VDC
