nROK 7251-7C4

配备英特尔®酷睿™第九代CPU的无风扇机车电脑

英特尔®酷睿™第九代台式机,i7-9700TE,最高4.3 GHz,8个核心

4个独立的10/100/1000 Mbps PoE 802.3af/at,共60W

2个外部SSD/HDD和2个mSATA用于RAID 0,1

3个WWAN模块插槽,每个用于2个外部SIM插座

3个mini-PCIe插槽和2个M.2 key B插槽

符合CE/FCC/EN50155 OT4级标准


移动系统nROK 7251完成了公共交通和服务的运营效率。基于第九代英特尔®酷睿™处理器i7-9700TE,它提供了一个集成的解决方案,包括高计算能力、4个独立PoE端口、无线通信(3 x WWAN + 6 x SIM)和GNSS跟踪支持,以记录列车上的活动、位置、高质量的视频、驾驶模式和诊断,为列车实现更好的安全和管理措施。

CPU

支持 9th/8th generation Intel® Core™ i7/i5/i3 LGA1151

- Intel® Core™ i7-9700TE, TDP 35W

芯片Intel® Q370 platform controller hub
内存2通道260针DDR4 SO-DMIM插座,高达32GB/通道(双通道64GB,非ECC,高达2666MHz),默认4GB+4GB工业级内存
视频输出

Chipset Intel® UHD graphics 630

1 x Waterproof VGA up to 1920 x 1200 @ 60Hz

1 x HDMI 1.4b up to 4096 x 2160 @ 30Hz

存储

2 x 2.5" SATA 3.0 外置SSD/HDD(兼容15mm高度),支持RAID 0/1

2 x mSATA 3.0 (BIOS选择,占用mPCIe插槽)

扩展

1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0 (BIOS selection))

1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0 (BIOS selection)), BOM optional full size mini-PCIe socket (USB 2.0) for LTE module with 2 x external SIM

1 x Full size mini-PCIe socket (USB 2.0) for LTE module, BOM optional M.2 3042 Key B socket (USB 2.0, USB 3.1 Gen2) for LTE/5G NR module with 2 x external SIM

1 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen2) for LTE/5G NR module with 2 x external SIM

1 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen2, PCIe 3.0 (BOM optional)) for LTE/5G NR modem with 2 x external SIM

导航系统与车载传感器

1 x 默认的 U-blox NEO-M8N GNSS 模块,用于 GPS/Gloness/QZSS/Galileo/Beidou。

可选择带航位推算的模块

G传感器 (3轴, 10位分辨率)

局域网与以太网供电

4 x Independent LAN, 10/100/1000 Mbps I210-IT GbE, PoE 802.3af/at, max. 60W

1 x LAN, 10/100/1000 Mbps I219 support iAMT and WOL

安全TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional)

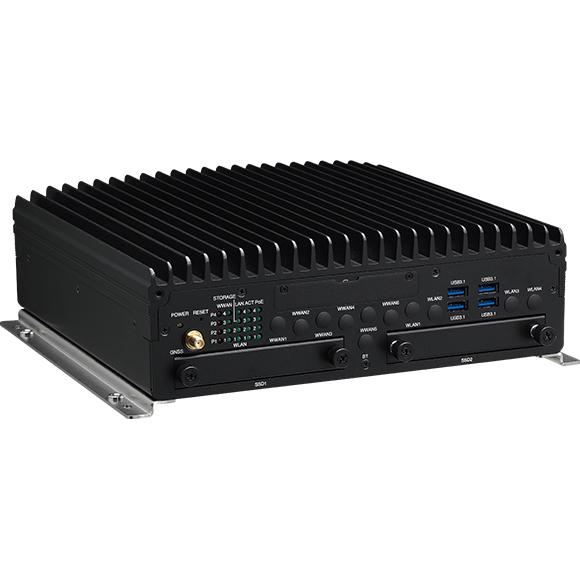

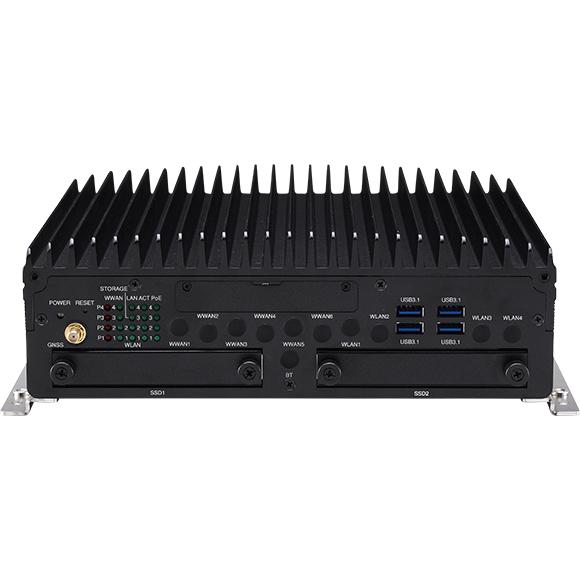

I/O 前面板

21 x LED指示灯(包括4个可编程的LED)。

6 x 外部可访问的SIM卡插座(4个WWAN + 8个SIM,BOM可选),带盖子

1 x 复位按钮

2 x 2.5 "外置SSD/HDD

12 x SMA天线孔

3 x USB 3.1 Gen1 A型(5V/1A)

1 x USB 3.1 Gen2 A型(5V/1A)

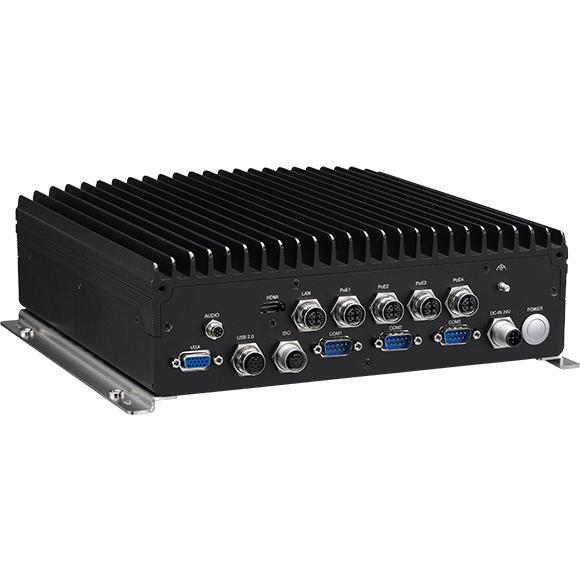

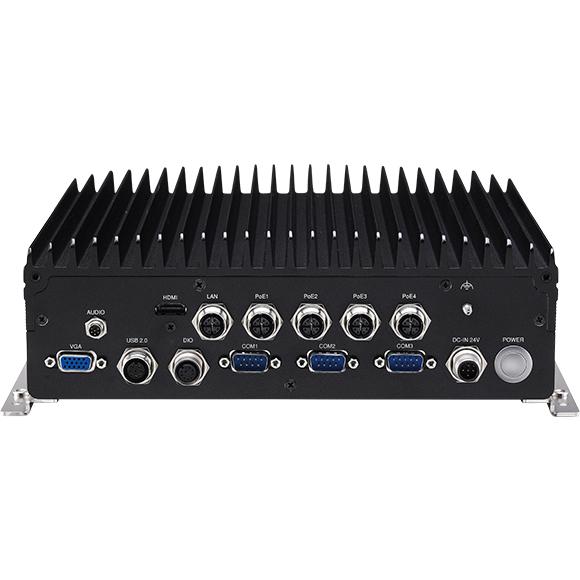

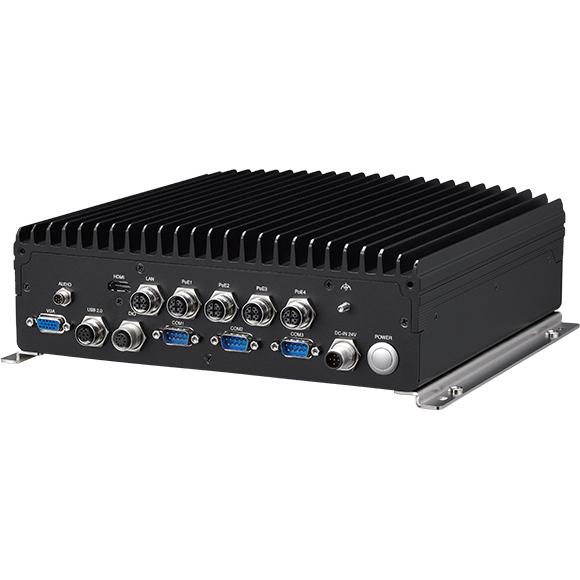

I/O 后面板

4 x M12 X-coded PoE 802.3af/at, max. 60W

1 x M12 X-编码LAN端口,10/100/1000 Mbps

1 x 防水的直流输入连接器,带点火功能,公口

1 x M8,用于1个麦克风输入,1个线路输出

2 x 防水DB9(COM1/COM2),用于完整的RS232(隔离)

1 x 防水DB9(COM3),用于完整的RS232/422/485(隔离)

1 x M12 A编码的10针(DIO)

- 4个DI和4个DO(隔离)

- 用于DIO隔离的电源输入,9~36V DC

1 x M12 A编码的2 x USB 2.0接口

1 x VGA

1 x HDMI

电源与软件

电源输入24V DC,无隔离

反向保护,OCP和UVP

可通过软件选择开机和关机电压,实现低功率保护

通过软件设置8级电源开/关延迟时间

支持10~255秒WDT,通过软件设置

SDK(Windows/Linux)包括实用程序和示例代码

系统

Windows 10

Linux

尺寸260 x 256 x 84 (W x D x H) (mm)
重量4.6kg
环境

工作温度

- EN 50155, OT4 级 (-40~70°C), 85°C 10 分钟 (w/ 35W TDP CPU, 工业 SSD) 空气流通

储存温度:-40°C~80°C

相对湿度:90%(非冷凝)

振动(随机)

- 2g@5~500 Hz(运行中,SSD)

振动 (SSD)

- 操作:MIL-STD-810G,方法 514.6,第 4 类,公共运输美国公路卡车振动暴露

- 存储:MIL-STD-810G,方法 514.6,类别 24,最低完整性测试

冲击 (SSD)

- 操作:MIL-STD-810G,方法 516.6,程序 I,功能冲击=40g

- 非操作:MIL-STD-810G,方法 516.6,程序 V,碰撞危险冲击测试=75g

认证CE

FCC Class A

EN 50155: 2017

- 环境温度 EN 50155, Class OT4 (-40~70°C), 85°C 10 分钟

- 电源等级 S1 的中断

- C1、C2 类的供应转换

- EMC EN 50121-1:2017,EN 50121-3-2:2016+A1:2019

- 环境 EN 60068-2-1、EN 60068-2-2、EN 60068-2-30

- 冲击和振动 IEC 61373 B 类

- 防护涂层等级 PC1(PC2,根据要求)

EN 45545-2: 2013+A1:2015


nROK 7251-7C4 (P/N: 10A00725101X0)

Intel® Core™ 9th Gen. i7-9700TE, 2 x 4 GB industrial grade memory, DC input 24V w/o isolation, 1 x VGA, 1 x HDMI, 1 x LAN, 4 x PoE 802.3af/at (total 60W)
