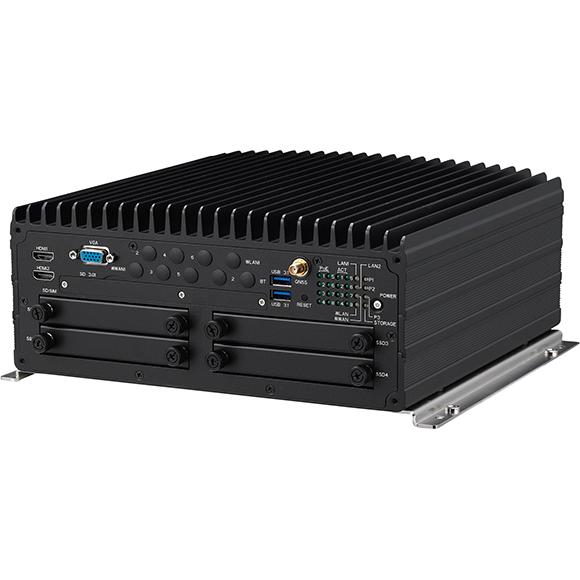

nROK 7252-AC8S
Intel® Coffee Lake S/Refresh第8/9代Core™/Xeon® LGA1151 CPU
支持六张SIM卡+三个WWAN模块
支持LTE/5G WWAN模块
4个外部SSD,用于RAID 0、1、5、10(与15mm磁盘兼容)
2个mSATA(占用mini-PCIe插槽)
符合EN50155,OT4级标准
三个视频输出,一个VGA和两个HDMI
3个mini-PCIe + 2个M.2插座扩展
1个SD卡,用于导出和备份数据
- 产品介绍
- 技术参数
- 订购信息
- 相关下载
nROK 7252实现了公共交通和服务的运营效率。基于Intel® Coffee Lake S/Refresh第8/9代Core™/Xeon® LGA1151 CPU和 8端口 802.3 af/at PoE,它提供了一个整合了高计算能力的解决方案。每个调制解调器支持双SIM卡,它允许六个SIM卡相互备份,通过软件实现更好的连接质量。此外,六个SIM卡和三个WWAN模块的架构可以增加带宽,以获得更快的数据传输速度。RAID 0、1、5、10保证了4个外部SSD的数据安全。
nROK 7252保持了灵活性,以满足不同机车车辆应用的需求,如信息娱乐系统、交通蜂窝路由器、视频服务器和视频监控。
CPU | Support 9th/8th generation Intel® Core™ i7/i5/i3, Xeon® LGA1151 socket - Intel® Core™ i7-9700TE/i7-8700T, TDP 35W - Intel® Core™ i5-9500TE/i5-8500T, TDP 35W - Intel® Core™ i3-9100TE/i3-8100T, TDP 35W - Intel® Xeon® E-2278GEL, TDP 35W - Intel® Celeron® G4900T, TDP 35W |
芯片 | Intel® C246 platform controller hub |
内存 | 2 x 260-pin DDR4 SO-DMIM sockets up to 32GB/channel (64GB for two channels) ECC 内存支持: i3-9100TE/i3-8100T, E-2278GEL, G4900T |
视频输出 | Chipset Intel® UHD graphics 630 2 x HDMI 1.4b up to 4096 x 2160 @ 30Hz 1 x VGA up to 1920 x 1200 @ 60Hz |
存储 | 4 x 2.5” SATA 3.0 external SSD (15mm) 2 x mSATA (occupied mini-PCIe slot) 1 x 可移动的 SD 3.0 |
扩展 | 1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA) 1 x Full size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA), BOM optional M.2 3042 Key B socket (USB 2.0, USB 3.1 Gen 1) for LTE/5G NR module with 2 x external SIM 1 x Full size mini-PCIe socket (USB 2.0, USB 3.1 Gen 2 (BOM optional)) for LTE module, BOM optional M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen 2, PCIe 3.0 (BOM optional)) for LTE/5G NR module with 2 x external SIM 2 x M.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.1 Gen 2, PCIe 3.0 (BOM optional)) for LTE/5G NR module with 2 x external SIM |
卫星导航和车载传感器 | 1 x 默认的 U-blox NEO-M8N GNSS 模块,用于 GPS/Glonass/QZSS/Galileo/Beidou 可选择带航位推算的 M8U 模块 G传感器 (3轴, 10位分辨率) |
局域网和以太网供电 | 2-Port LAN M12 X-coded, 10/100/1000 Mbps Intel® I210/I219 (support iAMT) GbE 8-Port LAN M12 X-coded, 10/100/1000 Mbps Ethernet Switch GbE, PoE 802.3af/at, max. 60W |
安全 | TPM 2.0: Infineon SLB9665TT2.0FW5.62 (BOM optional) |

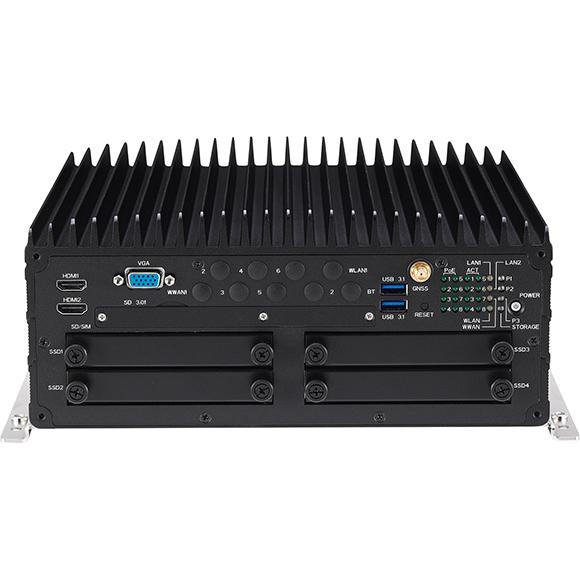

I/O 前面板 | 24 x LED指示灯(包括3个可编程的LED)。 2 x HDMI 1.4b 1 x VGA 1 x USB 3.1 Gen 2 A型(5V/1A) 1 x USB 3.1 Gen 1 A型(5V/1A) 6 x 外部可访问的带盖SIM卡插座 4 x 2.5 "可移动SSD托盘 1 x 带盖的SD 1 x 重置按钮 1 x 电源按钮 10 x SMA天线 |
I/O 后面板 | 2 x LAN M12 X-coded, I210/I219 10/100/1000 Mbps 8 x PoE 802.3af/at (最大60W), M12 X-coded 1 x 麦克风输入,2 x 线路输出(AUDIO,DB9,母) 1 x M12 A型编码连接器,用于2 x USB 2.0 2 x USB 3.1 (5V/1A) A型接口 2 x DB9(COM1/COM2),用于完整的RS232(隔离) 1 x DB9(COM3),用于完整的RS232/422/485(隔离) 1 x DB15 (CAN/DIO) - 1 x 隔离的CANBus 2.0B - 4 x DI和4 x DO(隔离) - 用于DIO隔离的电源输入,9~48VDC 1 x 防水直流输入连接器,带点火功能 - DC 24V/36V (无隔离) 3 x SMA天线 |
电源与软件 | 电源输入24V DC/36V DC,无隔离装置 可通过软件选择开机和关机电压,实现低功率保护 通过软件设置8级电源开/关延迟时间 支持S3/S4暂停模式 支持10~255秒的WDT,通过软件设置 SDK(Windows/Linux)包括实用程序和示例代码 |
系统 | Windows 10/Linux |
尺寸 | 260 x 266 x 110 (W x D x H) (mm) |
重量 | 6.8kg |
环境 | 工作温度:EN 50155,OT4 级 -40~70°C,85°C 10 分钟(带工业 SSD),空气流通 储存温度:-40°C 至 80°C 相对湿度:90%(非冷凝) 振动(随机) - 2g@5~500 Hz(运行中,SSD) 振动 (SSD) - 操作:MIL-STD-810G,方法 514.6,第 4 类,公共运输美国公路卡车振动暴露 - 存储:MIL-STD-810G,方法 514.6,类别 24,最低完整性测试 冲击 (SSD) - 操作:MIL-STD-810G,方法 516.6,程序 I,功能冲击=40g - 非操作:MIL-STD-810G,方法 516.6,程序 V,碰撞危险冲击测试=75g |
认证 | CE FCC Class A EN 50155: 2017 - 环境温度 EN 50155, Class OT4 (-40~70°C), 85°C 10 分钟 - 电源等级 S1 的中断 - C1、C2 类的供应转换 - EMC EN 50121-1:2017,EN 50121-3-2:2016+A1:2019 - 环境 EN 60068-2-1、EN 60068-2-2、EN 60068-2-30 - 冲击和振动 IEC 61373 B 类 - 防护涂层等级 PC1(PC2,根据要求) EN 45545-2: 2013+A1:2015 |
nROK 7252-AC8S (P/N: 10A00725202X0)
System bare-bone. Intel® Coffee-Lake S/Refresh/Xeon®, DC input 24V/36V (w/o isolation), 8 x PoE, 4 x SSD tray
